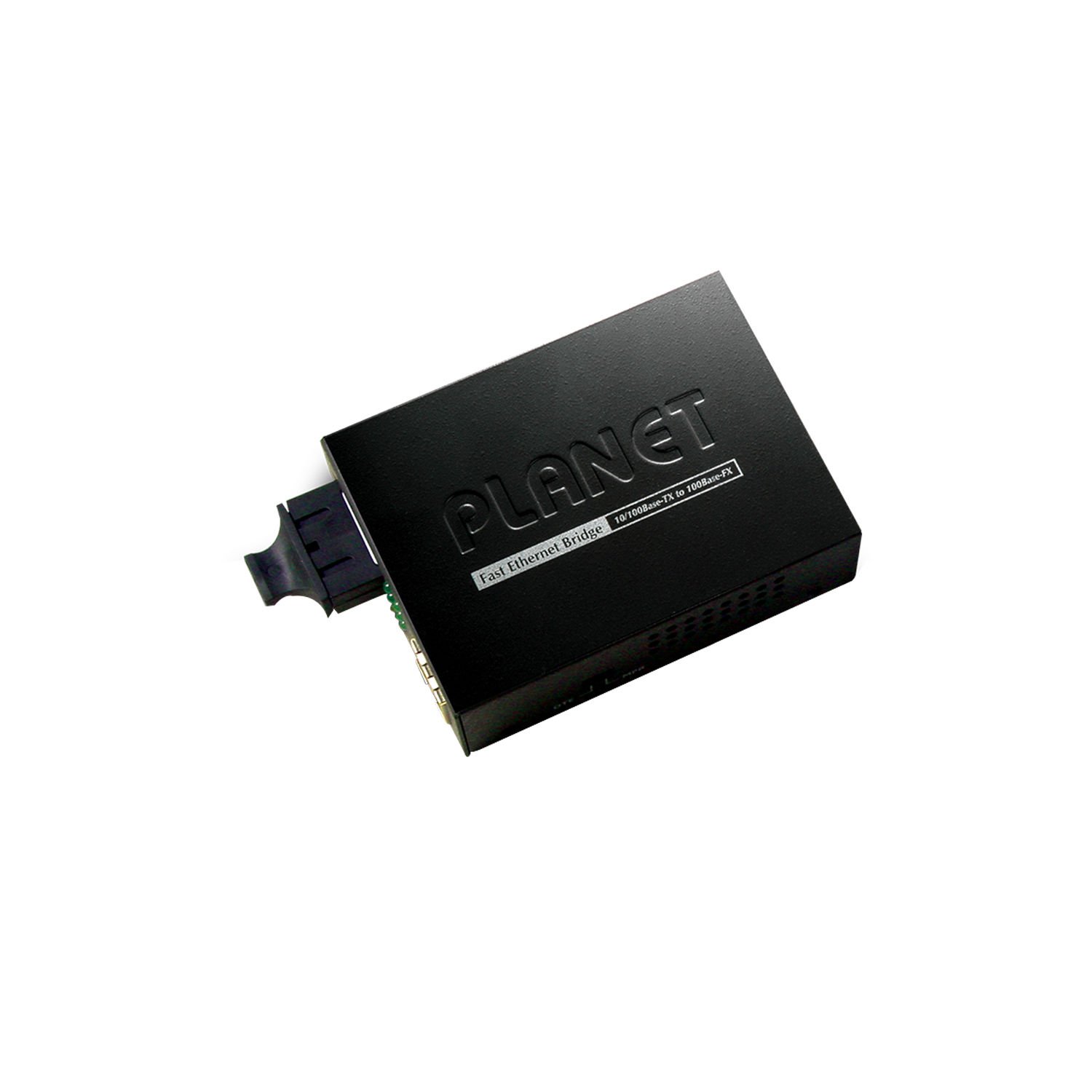

Planet 10/100Base-TX to 100Base-FX (SC)(Multi Mode)Bridge Media Converter, LFPT
Planet 10/100Base-TX to 100Base-FX (SC)(Multi Mode)Bridge Media Converter, LFPT
TEKNİK ÖZELLİKLERİ
| Donanım Özellikleri | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standartlar | IEEE 802.3, 10Base-T IEEE 802.3u, 100Base-TX IEEE 802.3ab, 1000Base-T IEEE 802.3z, 1000Base-SX / LX |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Portlar | 1 x 10/100/1000Base-T port 1 x 1000Base-SX / LX port |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Copper Arayüz | RJ-45 bağlantı noktası (otomatik MDI / MDI-X) Çift Bükümlü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Optik Arayüz | GT-802 : SC / Multi-mode GT-802S: SC / Single Mode GT-805A: SFP LC / modüle göre değişir GT-806A15: WDM SC / Single Mode GT-806B15: WDM SC / Single Mode GT-806A60: WDM SC / Single Mode GT-806B60: WDM SC / Single Mode |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Optik Dalgaboyu | GT-802: 850nm GT-802S: 1310nm GT-805A: SFP module göre değişir GT-806A15: TX: 1310nm, RX: 1550nm GT-806B15: TX: 1550nm, RX: 1310nm GT-806A60: TX: 1310nm, RX: 1550nm GT-806B60: TX: 1550nm, RX: 1310nm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fırlatma Gücü (dBm) Maks. | GT-802: -4 GT-802S: -3 GT-805A: N/A GT-806A15: -3 GT-806B15: +5 GT-806A60: -3 GT-806B60: +4 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fırlatma Gücü (dBm) Min. | GT-802: -9.5 GT-802S: -9.5 GT-805A: N/A GT-806A15: -9 GT-806B15: 0 GT-806A60: -9 GT-806B60: -1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Alma Hassasiyeti (dBm) | GT-802: -13.5 GT-802S: -14.4 GT-805A: N/A GT-806A15: -21 GT-806B15: -25 GT-806A60: -21 GT-806B60: -25 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maksimum Güç (dBm) | GT-802: -18 GT-802S: -20 GT-805A: N/A GT-806A15: -3 GT-806B15: -3 GT-806A60: -2 GT-806B60: -2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hızlı Bükümlü Çift | 10/20Mbps for Half / Full-Duplex 100/200Mbps for Half / Full-Duplex 2000Mbps for Full-Duplex |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hızlı Fiber Optik | 2000 Mbps for full duplex | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kablo Çift Bükümlü | 10Base-T: 2-çift UTP Kat. 3, 4,5, 100m'ye kadar 100Base-TX: 2 çift UTP Kat. 5, 100 m'ye kadar 1000Base-T: 100 m'ye kadar 4 çift STP Cat 5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kablo Fiber Optik Kablo | 50 / 125µm veya 62.5 / 125µm multi-mode fiber Kablo, 220 / 550m'ye kadar 9 / 125µm tek modlu Kablo, 10 / 15 / 20 / 30 / 40 / 50 / 60 / 70 / 120km için uzun Mesafe sağlar (çok fiber alıcı-verici veya SFP modülü üzerinde) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LED Göstergeler | GÜÇ TP LINK / ACT, 1000 Fiber LINK / ACT |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OAM | TS-1000 ve IEEE 802.3ah | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jumbo Packet Size | 9K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Güç Tüketimi | 5.6 Watts / 19 BTU (maks.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Güç Girişi | DC 5V/2A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ölçüler (WxDxH) | 97x69x26mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Çalışma | Sıcaklık : 0~50 Derece C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nem : 5~90% yoğunlaşmayan | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Depolama | Sıcaklık :-40~70 Derece C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nem: 5~90% yoğunlaşmayan | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Emisyon | FCC Class A, CE Class A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PLANET FT-80x hızlı Ethernet köprüsü olarak 100Base-FX fiberden 10/100Base-TX zırhlı çift bükümlü (STP) ye dönüştürebilmektedir.Ürün half-duplex ve full-duplex uygulama desteği ve çeşitli fiber opsiyon desteği sunmaktadır.Dönüştürücü STP portndan bağlandığı cihazın en yüksek performansına kendini adapte edebilmektedir.Bağlanılan cihaz switch veya iş istasyonu full-duplex destekliyor ise dönüştürücü kendini full-duplex’e göre adapte eder ve efektif 200Mbps bantgenişliği sağlar.Bağlı cihaz eğer dağıtım kutusu veya iş istasyonu ise half duplex desteklemektedir ve dönüştürücü hald-duplexe adapte olarak nominal 100Mbps bantgenişliği sunmaktadır.Switchi geçersiz kılma özelliği ile manuel kontrol imkanı hafl/full duplex operasyonları üzerinde fiber-optik arayüzü içerisinde yapılabilmektedir.Dönüştürücünün fiber portu 1310 nm çalışma performansı gösterebilmekte ve ST,SC,MT-RJ,VF-45 veya WDM konnektörler ile kullanılabilmektedir.Multi-mod modeller 2 km’ye kadar mesafede çalışabilmekte,single-modlar 15/35/50 km’ye kadar uzatılabilmektedir.
FT-80x serisi,hatalı bağlantı geçiş fonksiyonu(LFP) yapılandırma özelliğine sahip TP portunda ve DIP switchinde otomatik MDI/MDI-X özelliğine sahiptir.LFP fonksiyonu LLCF(Link kaybı durumunda sürdürme) ve Link geri dönüş kaybı(LLR) özelliklerini de barındırmaktadır böylece yöneticiye sorun anında bildirilerek link medyasındaki problem için etkili çözüm imkanı ve zamanı sunulabilmektedir.DIP switch LFP fonksiyonunu açıp-kapama fonksiyonuna sahiptir.LLCF özellik olarak cihaz bağlı iken dönüştürücü ve TP bağlantısı,bağlantıyı kaybederse dönüştürücünün fiber hattı bağlantının sinyal akışını kesecektir.İki fonksiyonda anında sorun durumunda yöneticiye alarm durumunu bildirerek etkili çözüm ve gözlemleme imkanı sunmaktadır.
Standalone ve Merkezi Yönetim Özellikli Medya Konverter
Gelişen networklerin taleplerini karşılamak adına,PLANET FT-80x gelişmiş medya dönüştürme teknolojisi sunmaktadır.FT-80x medya konverter sunduğu çeşitli fiber bağlantı tipleri ile geniş uygulama seçeneği sunmaktadır.FT-80x bağımsız bir cihaz olarak veya merkezi güç sağlamak için merkezi medya dönüştürücü şasinin içinde kullanılabilmektedir.FST-80x FTTH,FTTC ve FTTB konularında şirketler,kampüsler ve işletmeler için ideal çözümler sunmaktadır.
